一顆汽車尾燈由哪些零件組成？從燈殼到光導的完整拆解
- 6小时前
- 讀畢需時 3 分鐘
每天在路上看到的汽車尾燈，外觀只是一個發光的紅色曲面，但拆開來看，一顆現代尾燈通常由6到10個以上的塑膠射出零件組成，每個零件用的材料不同、模具需求不同。浩閔製作車燈模具超過30年，這篇文章用模具廠的視角，帶你拆解一顆尾燈。
尾燈的主要零件清單

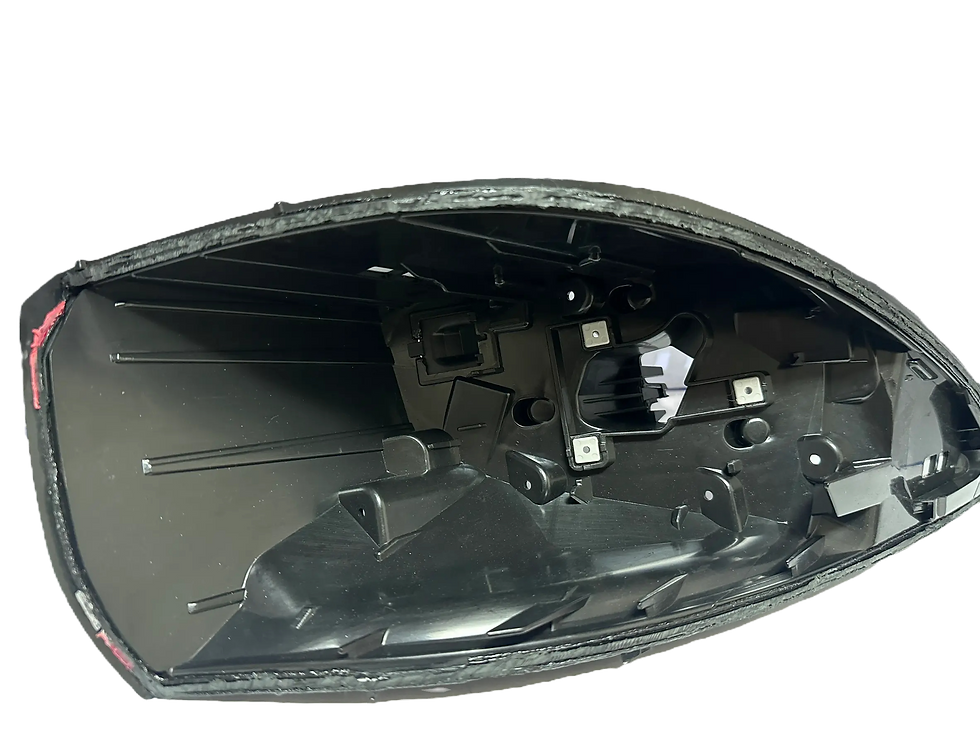

1. 燈殼底座（Housing） 整顆尾燈的骨架，承載所有零件並固定於車身。材料多為ABS，不透光，背面有大量卡扣、螺絲柱與肋條結構——模具上意味著大量滑塊與頂出機構設計。
2. 燈罩／透鏡（Lens） 消費者看到的「那片紅色」。材料為PMMA（壓克力）或PC，是整顆燈的外觀面與光學面，表面不允許流痕、熔接線與縮水。這是模具難度最高的零件——也是多色射出的主角，下面詳談。
3. 反射件（Reflector） 將光源的光反射成法規要求的配光形狀，表面經真空鍍鋁處理成鏡面。模具的光學曲面精度直接決定配光是否過檢。
4. 光導（Light Guide） 近年「貫穿式尾燈」「光條」造型的核心零件，用高透光PMMA讓LED光沿著導光條均勻發亮。光導對模具表面粗糙度極度敏感,光學面需要鏡面拋光等級。
5. 飾框／內飾件（Bezel） 燈內可見的裝飾框架,區隔各光學區域,常做電鍍或咬花處理。
6. 密封件與其他 防水密封圈、透氣閥、線束固定件、LED電路板支架等——小零件,但少一個就漏水起霧。
重點來了:為什麼燈罩需要2K/3K多色模具？
看回零件清單的第2項。一片尾燈燈罩上,往往同時需要紅色區（煞車/尾燈）、透明區（倒車燈）、琥珀色區（方向燈）——三種顏色,但它是同一個零件。
傳統做法是分開射出再組裝,或在透明件上做二次加工——接縫處的密合、透光一致性、長期使用的耐候都是弱點。
2K/3K多色射出模具讓這一個零件在同一套模具、同一個成型週期內完成多色成型:不同顏色的PMMA在模內熔合,介面密合無縫、外觀一次到位、省去後續組裝工序。 這也是多色模具的技術門檻所在:多組模仁之間的定位精度、不同料的收縮率補償、換位機構的設計——任何一項失準,顏色交界處就會出現毛邊或錯位,而那正是消費者眼睛盯著看的地方。
浩閔自1994年以來累積交付超過2,990套模具,是台灣少數能穩定交付到四色（4K）車燈模具的廠商。
一顆尾燈,需要幾套模具？
零件有幾個,模具就至少有幾套——燈殼底座一套、燈罩一套（若為多色則是一套2K/3K模）、反射件一套、光導一套、飾框一套。一個尾燈開發案,往往是5套以上模具的專案組合,而且交期互相牽動。
這也是為什麼車燈廠偏好能一站式處理「設計→模流分析→五軸加工→組立合模」的模具夥伴——介面少、責任清楚、時程可控。 常見問題
Q：尾燈燈罩為什麼用PMMA不用PC？
A：PMMA透光率與耐候性（抗UV黃化）優於PC,是燈罩外觀面的主流選擇;PC耐衝擊較佳,常用於需要強度的部位。兩種材料的收縮率不同,正是2K模具設計要補償的變數之一。
Q：一套尾燈燈罩的2K模具大約要做多久？
A：依尺寸、腔數與光學面複雜度,一般約3 – 4個月,正式時程於報價時依結構評估確認。
Q：浩閔可以只做其中一套模具嗎？
A：可以。我們承接單套模具或整燈模具組合專案,皆含模流分析與試模驗證。
